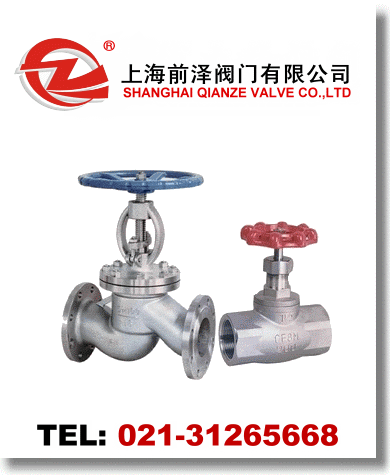

手動截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
手動截止閥產品特點
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長
手動截止閥執行標準
設計規范：GB/T 12235
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：JB/T 9002
產品標識：GB/T 12220
供貨規范：JB/T 7928
手動截止閥性能參數
|
型號 |
J41H-16C～160C |
J41Y-16C～160C |
J41W-16P～160P |
|
工作壓力（MPa） |
1.6～16.0 |
|
適用溫度（℃） |
≤425 |
≤150 |
|
適用介質 |
水、蒸汽、油品 |
弱腐蝕性介質 |
|
材料 |
閥體、閥蓋 |
碳素鋼 |
鉻鎳鈦不銹鋼 |
|
閥桿 |
鉻不銹鋼 |
鉻鎳鈦不銹鋼 |
|
密封面 |
堆焊鐵基合金 |
堆焊硬基合金 |
本體材料 |
|
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
手動截止閥壓力試驗MPa
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封試驗 |
1.8 |
2.8 |
4.4 |
7.4 |
11.0 |
18.0 |
|
上密封試驗 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
|
氣密封試驗 |
0.4-0.7 |
手動截止閥主要零件材料及性能
|
體蓋扳 |
閥桿 |
密封面 |
墊片(環) |
填料 |
工作溫度℃ |
適用介質 |
|
WCB |
2Cr13 |
13Cr
STL
本體材料
尼龍 |
增強柔性石墨
1Crl3／柔性石墨
08軟鋼
0Cr18Ni9Ti
OCr18Ni12Mo2Ti |
柔性石墨
增強柔性石墨
SFB-260
SFP-260 |
≤425 |
水、蒸汽、油品 |
|
WC1 |
38CrMoAI
25Cr2MoV |
≤450 |
|
WC6 |
≤540 |
|
WC9 |
≤570 |
|
ZGCr5Mo |
≤540 |
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
≤200 |
硝酸類 |
|
ZGCr18Ni12Mo2Ti |
1C18Ni12Mo2Ti |
≤200 |
醋酸類 |
手動截止閥PN l．6MPa規格主要尺寸
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
凸面法蘭
RF
J41H
J41Y
J41W
J41F
J41N
16C
16P
16R
16I |
10 |
130 |
90 |
60 |
40 |
14 |
4-Φ14 |
198 |
120 |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
218 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
258 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
275 |
140 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
160 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
330 |
180 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
350 |
200 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
370 |
280 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
415 |
320 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
460 |
360 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
510 |
450 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-Φ23 |
710 |
500 |
|
250 |
650 |
405 |
335 |
320 |
30 |
12-Φ25 |
786 |
550 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-Φ25 |
925 |
600 |
手動截止閥2.5MPa規格主要尺寸
|
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
|
10 |
130 |
90 |
60 |
40 |
16 |
4-Φ14 |
198 |
120 |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-Φ14 |
218 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-Φ14 |
258 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ14 |
275 |
140 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
280 |
160 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
330 |
180 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
350 |
200 |
|
65 |
290 |
180 |
145 |
125 |
22 |
8-Φ18 |
400 |
280 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
355 |
280 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
415 |
320 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
460 |
360 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
510 |
450 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
710 |
500 |
|
250 |
622 |
425 |
370 |
332 |
36 |
12-Φ30 |
786 |
550 |
|
300 |
698 |
485 |
430 |
390 |
40 |
16-Φ30 |
925 |
600 |
手動截止閥4.0MPa規格主要尺寸
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-Φd |
H |
D0 |
|
凹凸法蘭
MFM
J41H
J41Y
J41W
J41N
40
40P
40R
40I |
10 |
130 |
90 |
60 |
41 |
35 |
14 |
4-Φ14 |
198 |
120 |
|
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-Φ14 |
233 |
120 |
|
20 |
150 |
105 |
75 |
55 |
51 |
16 |
4-Φ14 |
295 |
140 |
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-Φ14 |
285 |
160 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-Φ18 |
302 |
160 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
355 |
200 |
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
373 |
200 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
408 |
280 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
436 |
280 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
480 |
320 |
|
125 |
4001 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
588 |
360 |
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
611 |
400 |
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
720 |
400 |
手動截止閥6.4MPa規格主要尺寸
|
6.4MPa |
15 |
170 |
105 |
75 |
55 |
40 |
18 |
4-14Φ |
195 |
400 |
|
凹凸法蘭
MFM
J41H
J41Y
J41W
J41N
64
64P
64R
64I |
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4-Φ18 |
228 |
160 |
|
25 |
210 |
135 |
100 |
78 |
58 |
22 |
4-Φ18 |
275 |
180 |
|
32 |
230 |
150 |
110 |
82 |
66 |
24 |
4-Φ23 |
325 |
200 |
|
40 |
260 |
165 |
125 |
95 |
76 |
24 |
4-Φ23 |
360 |
240 |
|
50 |
300 |
175 |
135 |
105 |
88 |
26 |
4-Φ23 |
410 |
280 |
|
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8-Φ23 |
450 |
320 |
|
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8-Φ23 |
485 |
360 |
|
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8-Φ25 |
537 |
400 |
|
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8-Φ30 |
631 |
400 |
|
150 |
550 |
340 |
280 |
240 |
204 |
38 |
8-Φ34 |
646 |
450 |
|
200 |
650 |
405 |
345 |
300 |
260 |
44 |
12-Φ34 |
813 |
500 | |
